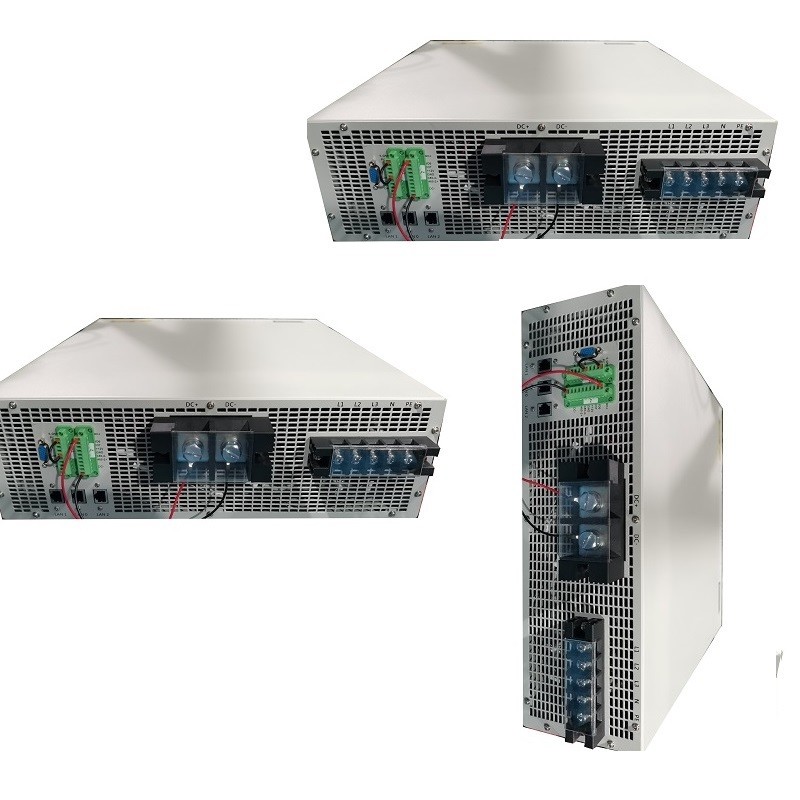

DPS ((18 кВт) 10Vdc-450Vdc Высокочастотный изолированный модуль двунаправленного преобразователя переменного тока постоянного тока для оборудования для испытаний батарей
Двунаправленный преобразователь переменного тока имеет двустороннюю передачу энергии, бесшовный переключатель поперечного квадранта, высокий диапазон выходного напряжения, высокую точность, быструю динамическую реакцию,Высокочастотная изоляция и повышение безопасностиИспользуя новейший оптимизированный аппаратный дизайн, передовой алгоритм управления и передовой процесс производства,Изолированное двухнаправленное питание от HF специально разработано для оборудования для испытаний литийных батарей., аналоговые источники питания переменного и постоянного тока, электронные заряды обратной связи, оборудование для зарядки и разрядки электромобилей и оборудование для хранения энергии.
Особенности
- Многократная защита безопасности, защита от входной перенапряженности/поднапряженности, выходная противообратная связь, защита от короткого замыкания, защита от перенапряженности, аномальное обнаружение ветрового канала и т.д.;
- Модульная конструкция, легкое обслуживание, поддержка параллельного расширения мощности;
- Широкая температура -20°C-45°C;
- Имеет интеллектуальную работу вперед и назад, бесшовные функции переключения, удовлетворяет потребностям двусторонней трансформации энергии.
- Высокочастотная изоляционная функция, более высокая безопасность
- Оснащенные функцией переключения на сеть/вне сети, время переключения не более 10 мс
Технический параметр
Параметры на стороне тока
| |
|
BTLA-MTS018-180M-01 |
- Номинальная входная мощность
|
|
18 кВт |
| проводка |
|
Трехфазная пятипроводная система |
| диапазон напряжения |
|
380Vac±15% |
| Номинальная частота и диапазон |
45 ≈ 65 Гц ((Адаптивная сеть питания 50/60 Гц) |
| Диапазон регулировки коэффициента мощности |
± 1 |
| THDi |
≤ 5% |
Параметры на стороне постоянного тока
| |
|
BTLA-MTS018-180M-01 |
|
|
|
100 Вдц |
|
|
|
180А |
| Диапазон напряжения |
|
10Vdc - 450Vdc |
| Текущий диапазон |
|
± 180А |
| Точность напряжения |
00,1% F.S. |
|
|
00,1% F.S. |
| Ограничение напряжения |
- Да, конечно. |
|
|
- Да, конечно. |
Основные характеристики
| |
Описание |
| Функция запуска переменного тока/ постоянного тока |
- Да, конечно. |
| Переключение времени вперед и назад |
≤ 10 мс |
|
|
92% |
| Х*В*Д |
131*465*510 мм |
|
|
26 кг |
Условия окружающей среды
- Диапазон рабочей температуры
|
°C |
-20°C~+45°C |
|
- Диапазон рабочей влажности
|
% RH |
<+95 |
Относительная влажность, неконденсирующаяся |
| Температура хранения |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Относительная влажность, неконденсирующаяся |
|
|
- |
- Силовое охлаждение воздухом
|
|
|
|
m |
3000 |
|
|
|
- |
IP20 |
|
|
|
ДБ |
< 70 |
|
Коммуникация
| Режим связи |
- |
- CAN, RS485, Ethernet, сухой контакт
|
|
| Сигнал сообщения |
- |
Различные сигналы защиты, сигналы напряжения и тока |
|
| Сигнал приема |
- |
Сигнал включен |
|
|
