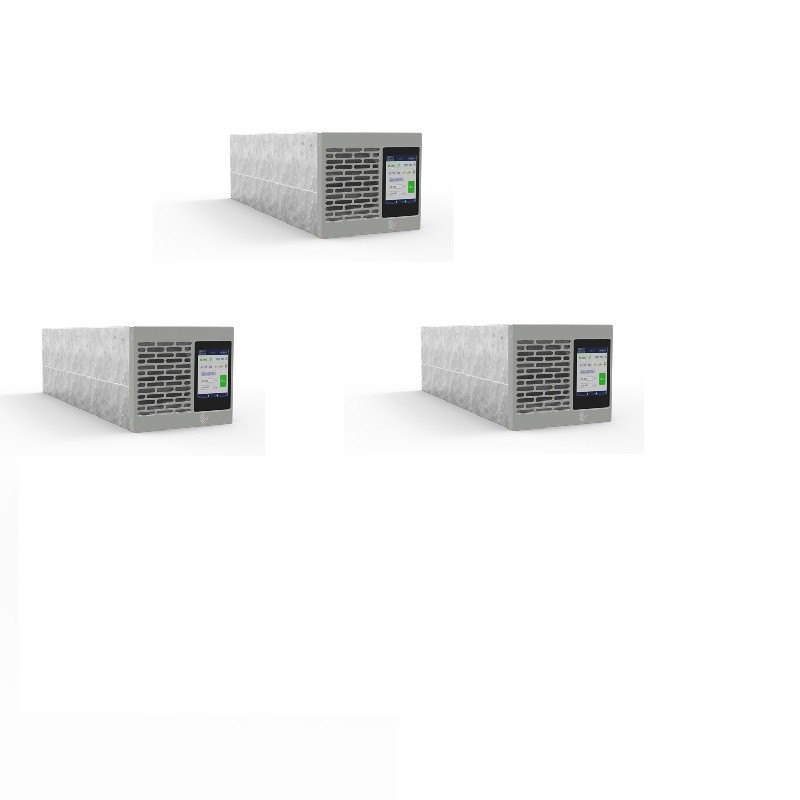

Модуль двунаправленного преобразователя переменного тока и тока с высокой частотой 6 кВт DPS
Описание продукта
Наш двунаправленный преобразователь имеет двустороннюю передачу энергии, высокий диапазон выходной напряжения, высокую точность и быструю динамическую реакцию.Двустороннее покрытие более безопасно во время работыМногочисленная защита безопасности, включая защиту входа над и под напряжением, выход против обратного соединения, защиту от короткого замыкания,Защита над температурой и аномальное обнаружение ветропровода и так далееМодульная конструкция, легкое обслуживание, параллельное расширение мощности.
Особенности
Используя новейший оптимизированный аппаратный дизайн, передовой алгоритм управления и передовой процесс производства,Изолированное двухнаправленное питание от HF специально разработано для оборудования для испытаний литийных батарей.Интеллектуальная работа вперед и назад, бесшовная коммутация,может удовлетворить потребность в двусторонней трансформации энергии, и имеет высокочастотную изоляционную функцию, более высокую безопасность. В то же время продукт оснащен функцией переключения сети / сети, и время переключения не более 10 мс,который может применяться во многих случаях.
Технический параметр
Параметры на стороне тока
| |
PMA006-A011-LI |
|
· Номинальная входная мощность
|
6 кВт |
|
| проводка |
Однофазная трехпроводная система |
|
| диапазон напряжения |
220Vac±15% |
|
| Номинальная частота и диапазон |
45 ≈ 65 Гц ((Адаптивная сеть питания 50/60 Гц) |
| Диапазон регулировки коэффициента мощности |
± 1 |
| THDi |
≤ 5% |
Параметры на стороне постоянного тока
| |
PMA006-A011-LI |
|
| · Номинальное напряжение |
60 Вдц |
|
| · Номинальный ток |
100А |
|
| Диапазон напряжения |
2.5Vdc-100Vdc |
|
| Текущий диапазон |
± 100А |
|
| Точность напряжения |
00,1% F.S. |
| · Текущая точность |
00,1% F.S. |
| Ограничение напряжения |
- Да, конечно. |
| · Ограничение тока |
- Да, конечно. |
Основные характеристики
| |
Описание |
| Функция запуска переменного тока/ постоянного тока |
- Да, конечно. |
| Переключение времени вперед и назад |
≤ 10 мс |
| · Максимальная эффективность |
92% |
| Х*В*Д |
129*143*415 мм |
| · Вес ((kg) |
7.5 кг |
Условия окружающей среды
| · Диапазон температуры работы |
°C |
-20°C~+45°C |
|
· Диапазон рабочей влажности
|
% RH |
<+95 |
Относительная влажность, неконденсирующаяся |
| Температура хранения |
°C |
-40 ~ +55 |
|
| · Влажность хранилища |
% RH |
0 ~ +95 |
Относительная влажность, неконденсирующаяся |
| · Режим охлаждения |
- |
· Сильное охлаждение воздухом |
|
| · Высота |
m |
3000 |
|
| · Степень защиты |
- |
IP20 |
|
| · Шум |
ДБ |
< 70 |
|
Коммуникация
| Режим связи |
- |
· CAN,RS485,Ethernet,сухой контакт |
|
| Сигнал сообщения |
- |
Различные сигналы защиты, сигналы напряжения и тока |
|
| Сигнал приема |
- |
Сигнал включен |
|
|
