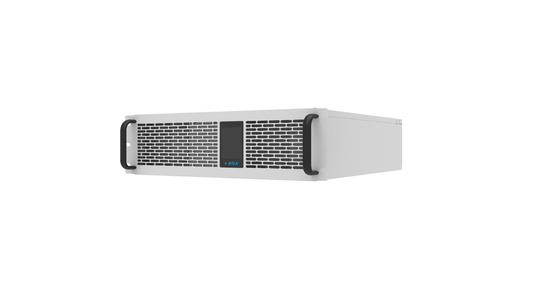

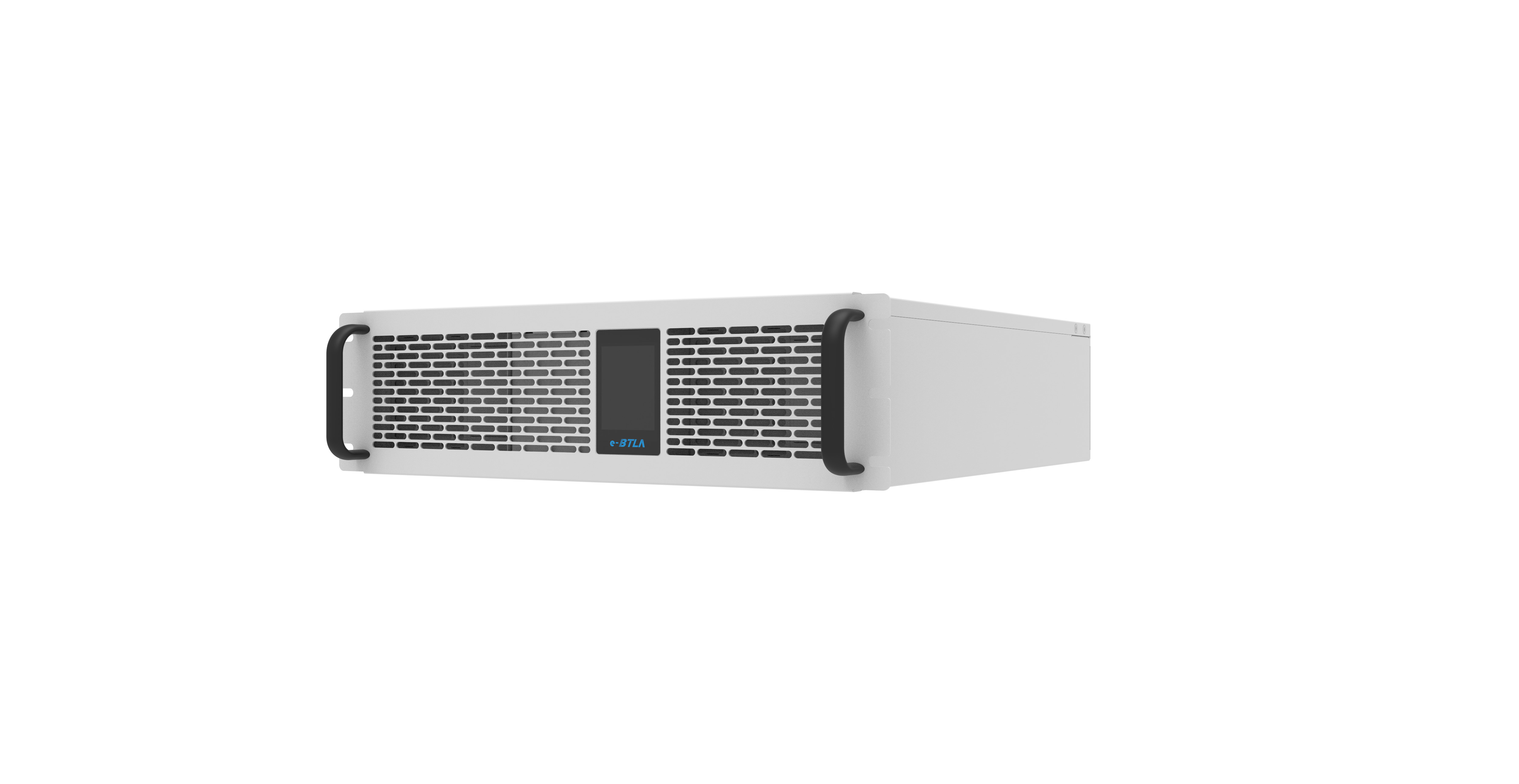

12 кВт высокочастотный изолированный двунаправленный модуль питания переменного тока и постоянного тока
Введение продукта
12 kW 120A 10Vdc-450Vdc высокочастотный изолированный двунаправленный модуль питания переменного тока / постоянного тока
оборудование серии BTLA-MTS двунаправленного питания, предназначено для трех электрических систем (батарея, мотор, электронное управление) и топливных элементов транспортного средства,испытания на куче и высокопроизводительные испытания переменного тока и постоянного тока разработки профессионального оборудованияПолноценная цифровая конструкция обеспечивает точность и эффективность управления и обладает характеристиками стабильного выхода и быстрого ответа.Он используется при испытании заряда и разряда различных типов аккумуляторов (литиевых аккумуляторов)., аккумуляторные батареи, аккумуляторные батареи для хранения энергии), НИОКР и производство электромобилей, таких как электропривод, бортовые переменные тока, постоянный ток, а также НИОКР и производство зарядных элементов переменного тока и т.д.
Особенности
- Двусторонняя передача энергии, бесшовный переключатель поперечного квадранта;
- Высокий диапазон выходного напряжения, высокая точность, быстрый динамический ответ;
- Высокочастотная изоляция, повышенная безопасность;
- Многократная защита безопасности, защита от входной перенапряженности/поднапряженности, выходная противообратная связь, защита от короткого замыкания, защита от перенапряженности, аномальное обнаружение ветрового канала и т.д.;
- Модульная конструкция, легкое обслуживание, поддержка параллельного расширения мощности;
- Широкий диапазон температур работы: -20 °C ~ 45 °C;
- Оборудованы функцией переключения сети на сеть/вне сети;
- Дизайн мягкого переключателя, низкие потери, высокая эффективность;
- Дизайн DSP, реализация полного цифрового управления;
- Функции как локальной, так и дистанционной работы;
- Богатый внешний интерфейс;
- Строгая термическая конструкция системы, низкий температурный подъем, длительный срок службы;
- Управление сенсорным экраном, простое и интуитивно понятное.
Технический параметр
Параметры на стороне тока
| |
|
BTLA-MTS012-120M-01 |
- Номинальная входная мощность
|
12 кВт |
|
| проводка |
Однофазная трехпроводная система |
|
| диапазон напряжения |
220Вак±15% |
|
| Номинальная частота и диапазон |
45 ≈ 65 Гц ((Адаптивная сеть питания 50/60 Гц) |
| Диапазон регулировки коэффициента мощности |
± 1 |
| THDi |
≤ 5% |
Параметры на стороне постоянного тока
| |
|
BTLA-MTS012-120M-01 |
|
|
|
100 Вдц |
|
|
|
120А |
| Диапазон напряжения |
|
10Vdc - 450Vdc |
| Текущий диапазон |
|
± 120А |
| Точность напряжения |
00,1% F.S. |
|
|
00,1% F.S. |
| Ограничение напряжения |
- Да, конечно. |
|
|
- Да, конечно. |
Основные характеристики
| |
Описание |
| Функция запуска переменного тока/ постоянного тока |
- Да, конечно. |
| Время переключения вперед и назад |
≤ 10 мс |
| Время переключения вне/присоединенного к сети |
≤ 10 мс |
|
|
92% |
| Х*В*Д |
131*436*540 мм |
|
|
22 кг |
Условия окружающей среды
- Диапазон рабочей температуры
|
°C |
-20°C~+45°C |
|
- Диапазон рабочей влажности
|
% RH |
<+95 |
Относительная влажность, неконденсирующаяся |
| Температура хранения |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Относительная влажность, неконденсирующаяся |
|
|
- |
- Силовое охлаждение воздухом
|
|
|
|
m |
3000 |
|
|
|
- |
IP20 |
|
|
|
ДБ |
< 70 |
|
Коммуникация
| Режим связи |
- |
- CAN, RS485, Ethernet, сухой контакт
|
|
| Сигнал сообщения |
- |
Различные сигналы защиты, сигналы напряжения и тока |
|
| Сигнал приема |
- |
Сигнал включен |
|
Все характеристики и параметры должны быть подтверждены нашим техническим отделом.
